Звуковой программатор

Звуковой программатор

Программатор разработан специалистами компании LASERWAR. Предназначен для записи звуковых эффектов на микросхему ISD1760PY. Программное обеспечение для записи звуков можно скачать и пользоваться совершенно бесплатно. Внешний вид программатора представлен ниже.

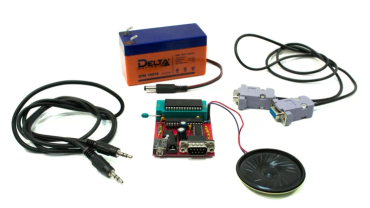

Звуковой программатор LASERWAR

Наши клиенты могут купить данный программатор для себя за 5000 рублей, в набор входят аудио-кабели, кабели питания, динамик и аккумулятор, а также основная плата программатора с установленными и прошитыми процессорами. Данный программатор можно собрать самостоятельно, достаточно нарисовать схему и развести плату, а также прошить процессор PIC16F886, прошивки и схемы представлены на данной странице ниже.

Внешний вид программы для записи звуковых эффектов:

Звуковой программатор LASERWAR меню



Принципиальная схема звукового программатора для микросхем ISD.

Звуковой программатор LASERWAR схема

Обратите внимание на то, что управляющий процессор в схеме указан не тот, необходим PIC16F886, со специальной прошивкой, которую также можно скачать.

HEX-файл прошивки для программатора

Если при самостоятельной сборке звукового программатора у Вас возникают проблемы, обращайтесь в техническую поддержку компании LASERWAR, мы будем рады Вам помочь.

Старые звуки лазертаг-оборудования 2010-2015г. от компании LASERWAR на 4,5,6,7 поколения.

В качестве звукового чипа нами был выбран стандартный ISD1760PY. Этот звуковой чип завоевал огромную популярность у электронщиков за счет своей неприхотливости и удобному интерфейсу для программирования звуков и их последующему воспроизведению. ISD1700 (серия ИС) ChipCorder® представляет собой полностью интегрированное однокристальное решение для записи/воспроизведения нескольких голосовых сообщений и предназначен для использования в разнообразных электронных системах. Длительность сообщения задается пользователем в пределах 26-120 секунд (зависит от типа ИС). Возможность задания внешним резистором частоты преобразования в диапазоне 4-12 кГц еще больше увеличивает гибкость по выбору длительности сообщений. ИС способны работать при напряжении питания от 2,4 до 5,5 В, что делает возможным их использование как с батарейным питанием, так и с питанием от сети переменного тока.

В ИС серии ISD1700 учтена возможность автономной и совместной работы с микроконтроллером через интерфейс SPI. В ИС также входят тактовый генератор (управляется внешним резистором), микрофонный предусилитель с АРУ, вспомогательный аналоговый вход, фильтры, энергонезависимая память для хранения аналоговых выборок, схема управления громкостью, усилитель мощности класса D, а также токовый/вольтажный выход. Записи сберегаются во встроенной флэш-памяти, т.о. для их хранения питание не требуется. Появление данного одно-кристального решения стало возможным, благодаря запатентованной Winbond технологии многоуровневого хранения. Аудиоданные хранятся в твердотельной памяти в их естественном виде (без цифрового сжатия), этим самым достигается высокое качество воспроизведения голоса и музыки.

Для вывода звуковой информации у ISD1700 предусмотрены усилитель мощности класса D (ШИМ) и параллельно работающий с ним отдельный аналоговый выход. Усилитель мощности может напрямую управлять 8-омным динамиком.

Таким образом, ИС ISD1700 обладают всеми возможностями, которые позволяют быстро и гибко реализовать голосовые функции в высококачественной продукции.

Динамик, который находится в лазертаг-оборудовании – крайне важная часть. Его характеристики: сопротивление – 8Ом, мощность – 1W. Этого достаточно для воспроизведения качественного звука. Громкость звука комфортна для игрока, который держит оборудование в руках, и составляет порядка 75-90 Дб.

Звук из динамика распространяется на небольшое расстояние. Это не механический выстрел в реальном оружии, однако, звуковые эффекты нашего лазертаг-оборудования – это качественная система звуковых эффектов. Нет отставания, все звуки четко различимы, а благодаря их количеству все нюансы игры будут услышаны: пролетающие мимо пули, звуки ранения, звук последней обоймы или захвата контрольной точки, работа точек аномалии и т.п.

Стоит упомянуть также о рабочей температуре, при которой работают наши динамики: -40 - +85 С°. Мы используем качественные динамики с металлизированным основанием и пластиковым корпусом. Они более устойчивы к влаге.

Архивы звуков для скачивания

Игровой комплект АК-74М «ВИТЯЗЬ». Скачать архив звуков

Игровой комплект МР-514 «TERMINATOR». Скачать архив звуков

Игровой комплект «DESTROYER». Скачать архив звуков

Игровой комплект «ERASER». Скачать архив звуков

Игровой комплект СВД «ТИТАН». Скачать архив звуков

Игровой комплект SCAR «RANGER». Скачать архив звуков

Игровой комплект M16 «SWAT». Скачать архив звуков

Игровой комплект РПК-74М. Скачать архив звуков

Игровой комплект KAC PDW. Скачать архив звуков

Игровой комплект P90. Скачать архив звуков

Игровой комплект МР-661 «ДРОЗД». Скачать архив звуков
